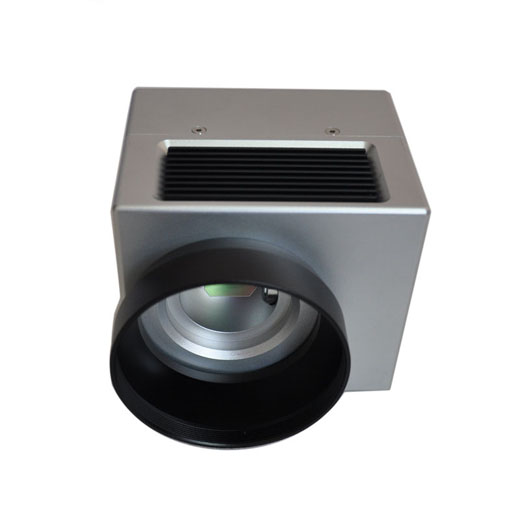

光纖激光打標機的振鏡系統包括聚焦鏡、電機、電機驅動器和固定在電機軸上的反射鏡各一套，這一套系統稱為掃描頭，電機驅動器根據其輸入的控帛信號實現對電機位置的控制，兩種電機的相互運動使入射激光的聚焦點在一個X-Y兩維平面內運動，F-Theta透鏡反激光束聚焦到一個點，使激光能量集中，從而更容易對物體進行加工，這就是光纖激光打標機振鏡的工作原理。

    掃描頭主要功能是在X-Y方向上將入射的一束平行激光進行反射，通過固定在電機軸上的鏡片的移動，形成要加工的圖形。如下圖如示的光纖激光打標機工作原理，激光通過入口（入射孔）進入掃描頭，然后到達振鏡1上的外射鏡片，通過此鏡片的反射，到達振鏡2上的反射鏡片，在經此鏡片反射，通過聚焦鏡聚焦后作用在被加工物體的表面上，由于激光的偏轉角是兩個振鏡上鏡片的位置共同決定的，因此要經過對振鏡電機位置的控制，完成打標動作。

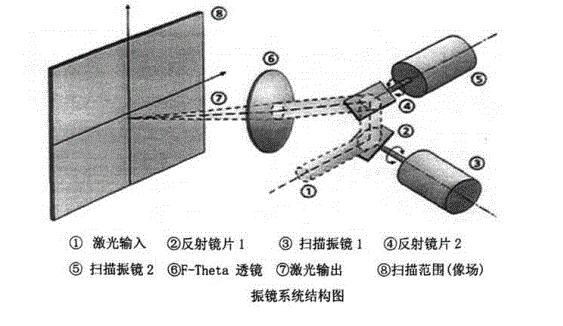

光纖激光打標機振鏡工作原理圖

    光纖激光打標機的聚焦鏡安裝在掃描頭的出口位置，通常稱為F-Theta透鏡，其材料一般為硒化鋅。透鏡把激光聚焦后作用在物體表面上，正是因為透鏡的聚焦作用，才使得把激光束轉化成一個點（一般光斑直徑小于0.15mm）提高了其能量密度，更容易實現對被加工物體表面的打標，對于F-Theta透鏡來說，光束的入射角度和聚焦后作用在物體表面的光斑位置是一一對應的關系。

    掃描頭的機械件的設計是根據振鏡電機的機械尺寸要求進行的，特別注意的是它的通光孔徑和反射鏡片一定大于激光的光束直徑，如果通光孔徑小于光束直徑，就會使一部分激光被阻攔到通光孔外面，造成激光功率的浪費，如果反射鏡片小于光束直徑一方面會造成激光功率的浪費，更重要的是，漏掉的余光可能會直接照射到振鏡的驅動卡或附近的信號線上從而造成損壞。滿足了上面兩條后，還要保證激光束的中心要與通光孔的中心重合，激光入射到第一個振鏡反射鏡片上時，入射點要在振鏡電機的軸線上，否則不但會發生漏光的現象，造成激光器的功率發生浪費或者器件被激光燒壞，還會使加工出來的圖形不規則發生岐變。
